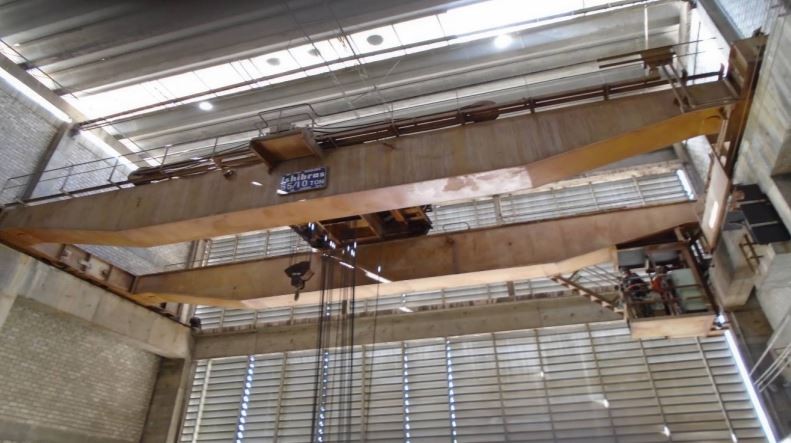

Retrofit ponte rolante biviga MM-5301
DADOS DO EQUIPAMENTO:
- Modelo de Ponte: BIVIGA
- Fabricante:ISHIBRÁS

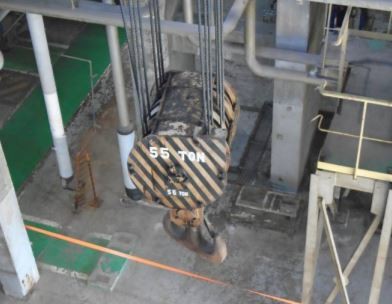

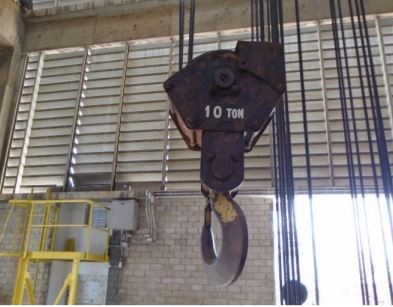

- Capacidade: 55/10 toneladas
- Altura de Elevação: 20,0 m
- Localização:UNIB-Q1 da BRASKEM, localizada em Camaçari/BA.
Atendendo ao contrato de manutenção da Altus Equipamentos com a Braskem/BA, durante a inspeção de manutenção preventiva inicial da ponte rolante MM-5301 foram identificadas não conformidades que comprometiam a segurança e operacionalidade do equipamento. Após análise da Engenharia da Altus Equipamentos, foi elaborado relatório técnico e apresentada as condições não conforme do equipamentos para o Gestor do contrato Braskem, que através do apoio técnico da Altus Equipamentos, conseguiu o investimento necessário para o retrofit do equipamento, conforme escopo abaixo:

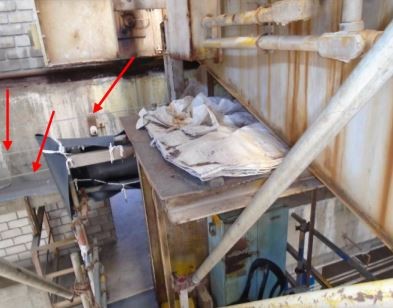

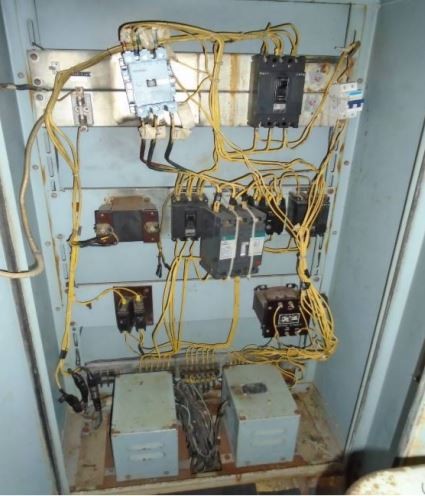

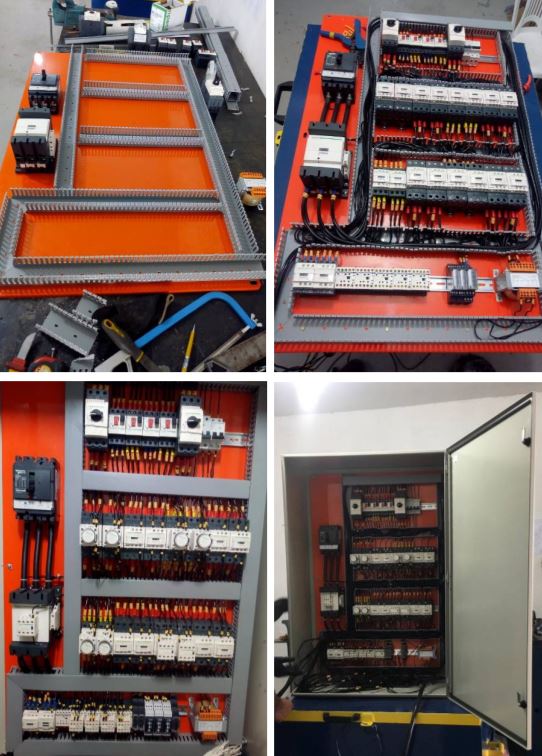

Realização de manutenção corretiva e adequação a NR10 do sistema elétrico de força e comandos, realização de manutenção corretiva e adequação a NR 10 do sistema de alimentação em barramento de cobre nú e das seletoras que acionam todos os movimentos da ponte. O equipamento possuía fins de curso de serviços e de segurança na elevação, translação da ponte e carro, porém não estavam em funcionamento. Também foi realizado reaperto nas grapas de fixação do cabo de aço no tambor. Além disso, foi realizada a limpeza e lubrificação do eixo de transmissão e acoplamentos. Por fim, conforme ordens de serviços, foi realizada a desobstrução dos eletrodutos e limpeza da calha elétrica, remanejamento dos cabos para instalação do novo quadro de comando, substituição e interligação dos cabos elétricos do quadro de força e comando até a caixa de passagem elétrica.
RESULTADOS ALCANÇADOS:
Eliminação do risco do operador a descarga elétrica durante a operação.
NORMAS TÉCNICAS ENVOLVIDAS:
- Norma NR-10: Segurança em Instalações e Serviços em Eletricidade;
- Norma NR-11: Transporte, Movimentação, Armazenagem e Manuseio de Materiais;
- Norma NR-12: Segurança no Trabalho em Máquinas e Equipamentos;
- NR ABNT 5410:2004 - Instalações elétricas de baixa tensão.
CARACTERÍSTICAS TÉCNICAS DO EQUIPAMENTO:
- Equipamento: Ponte rolante
- Modelo: Biviga
- Capacidade: 55/10 toneladas
- Altura de elevação: 20,0 m
- Tensão da rede de alimentação elétrica: 440 V
- Motor de elevação da carga principal: 17 kW / 33 A
- Motor de elevação secundária: 13 kW / 25 A
- Motor de direção do carro: 4 kW / 9,5 A
- Motor de translação da ponte: 17 kW / 33 A
